Un véhicule qui tousse, cale ou refuse de démarrer n’est pas toujours synonyme de panne majeure. Dans plus de 30% des cas de ratés d’allumage, la bobine haute tension est en cause. Pourtant, peu d’automobilistes et de motards connaissent les bonnes pratiques pour la tester efficacement, et les erreurs dans le diagnostic sont fréquentes, avec parfois des dépenses inutiles à la clé.
Comprendre comment tester une bobine haute tension, c’est éviter des remplacements à l’aveugle et mieux cerner l’origine d’un problème d’allumage. Que vous soyez bricoleur aguerri ou simple curieux, savoir reconnaître les symptômes d’une bobine défaillante et utiliser les bons outils fait gagner du temps, de l’argent et permet d’éviter les immobilisations prolongées. Cet article fait le point sur les méthodes concrètes, les pièges récurrents et les différences entre les technologies de bobines.
Comprendre le rôle et les symptômes d’une bobine haute tension
La bobine haute tension a un rôle central dans l’allumage des moteurs thermiques. Elle transforme la basse tension de la batterie (12 V en général) en une haute tension (jusqu’à 40 000 V) capable de créer l’étincelle nécessaire à l’allumage du mélange air/essence dans la chambre de combustion. En cas de défaillance, le moteur peut présenter des ratés, une perte de puissance ou des difficultés de démarrage. Il est courant de confondre ces symptômes avec ceux d’autres éléments d’allumage, comme les bougies ou le faisceau, d’où l’intérêt d’une approche méthodique.
En pratique, un moteur qui broute à chaud, qui cale à bas régime ou qui affiche un voyant moteur clignotant peut orienter vers une bobine défectueuse. Sur certains modèles, un diagnostic électronique permet de cibler le cylindre en défaut, mais ce n’est pas systématique, notamment sur les motos ou véhicules anciens. Les conducteurs négligent souvent la périodicité de contrôle de la bobine, alors qu’une usure progressive peut s’installer sans provoquer de panne franche. Il faut donc apprendre à repérer les signes avant-coureurs : ralenti instable, surconsommation de carburant, odeur d’essence imbrûlée.
D’expérience, il arrive que des bobines « fatiguées » fonctionnent encore à froid, mais montrent leurs faiblesses dès que la température monte. Ce phénomène est classique, surtout sur les modèles à bobine crayon ou sur les motos exposées aux intempéries. Avant de suspecter la bobine, il reste essentiel de vérifier l’état des connectiques et du faisceau, sources fréquentes de faux diagnostics.
Les différentes méthodes pour tester une bobine haute tension
Tester une bobine haute tension peut se faire de plusieurs manières selon le niveau d’équipement et le type de bobine (traditionnelle, crayon, double sortie…). La méthode la plus courante reste la mesure de la résistance à l’aide d’un multimètre. On vérifie la résistance du primaire (généralement entre 0,5 et 2 ohms) et du secondaire (souvent entre 5 000 et 20 000 ohms selon les modèles). Une valeur hors de cette plage indique un problème, mais une résistance correcte ne garantit pas un fonctionnement optimal sous tension.
Pour aller plus loin, le test à l’étincelle consiste à débrancher la bougie, la relier à la masse et vérifier la qualité de l’étincelle lors du démarrage. Cette méthode visuelle permet de juger de la puissance de la bobine, mais expose à des risques de choc électrique (attention, la tension délivrée est très élevée). Sur les véhicules modernes, l’utilisation d’un oscilloscope permet de visualiser la forme de l’onde produite par la bobine, un outil particulièrement efficace pour détecter des défauts intermittents, mais qui reste réservé à des utilisateurs avertis ou professionnels.
Enfin, certains garages disposent d’appareils de test spécifiques pour bobines, qui simulent les conditions de fonctionnement moteur. Ces testeurs, souvent chers, offrent un diagnostic rapide et fiable, mais leur coût limite leur usage à des ateliers professionnels. Pour un particulier, le test au multimètre et l’observation de l’étincelle restent les solutions les plus accessibles, à condition de respecter les règles de sécurité.
- 🔧 Utilisez toujours des gants isolants et travaillez sur un moteur froid pour éviter tout accident.
- 📌 Notez les valeurs de résistance mesurées pour chaque bobine et comparez-les avec les préconisations constructeur.
- 💡 Ne négligez pas l’état des connecteurs et du faisceau, souvent responsables de pannes « fantômes ».
Tester une bobine nécessite donc méthode et rigueur : une mauvaise manipulation peut fausser le diagnostic ou endommager l’allumage. Avant de remplacer une pièce, vérifiez les symptômes connexes et procédez par élimination.
Outils et précautions pour un test fiable à domicile

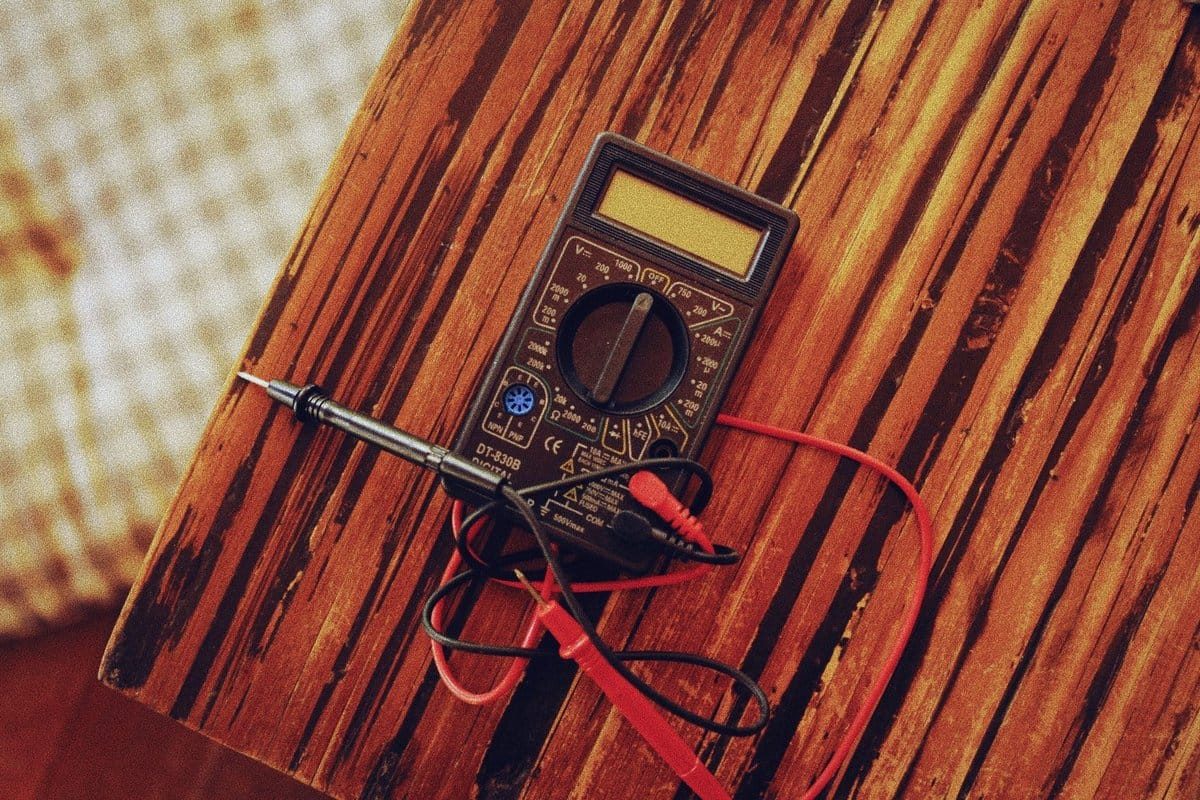

Pour réaliser un test fiable de la bobine haute tension chez soi, il faut être équipé des bons outils et respecter quelques précautions essentielles. Le multimètre numérique reste la référence pour mesurer la résistance des enroulements primaire et secondaire. Un modèle classique d’entrée de gamme (20 à 30 €) suffit pour un usage ponctuel, mais privilégiez un appareil avec une plage de mesure adaptée (jusqu’à 20 kΩ) pour couvrir tous les types de bobines.
L’utilisation d’une pince à bougie isolée est fortement recommandée lors du test à l’étincelle, afin d’éviter tout risque d’électrocution. Pour ceux qui souhaitent aller plus loin, une lampe stroboscopique peut aider à observer la régularité de l’allumage en dynamique, mais ce n’est pas indispensable pour un diagnostic de base. Les ateliers professionnels s’appuient sur des oscilloscopes de diagnostic, dont le coût dépasse souvent 300 €, ce qui n’est justifié que pour un usage intensif ou sur des véhicules haut de gamme.
En pratique, il est essentiel de couper le contact et de débrancher la batterie avant toute intervention sur l’allumage. Même à l’arrêt, une bobine peut emmagasiner une énergie suffisante pour provoquer un choc électrique sérieux. Travaillez sur une surface propre, évitez tout contact avec des pièces métalliques et tenez les enfants à l’écart. Un simple oubli dans la procédure peut entraîner une décharge involontaire, voire endommager le calculateur d’allumage. Mieux vaut perdre 5 minutes à sécuriser sa zone de travail que de risquer une panne coûteuse.
Comparer les résultats selon le type de bobine et le véhicule
La méthode de test et l’interprétation des résultats varient selon le type de bobine (traditionnelle, crayon, double sortie, intégrée) et le véhicule concerné. Sur les anciennes voitures et motos équipées de bobines cylindriques externes, la mesure de la résistance primaire et secondaire donne rapidement une idée de l’état de la pièce. Ces modèles tolèrent des écarts de valeur plus importants, mais montrent souvent des défaillances brutales, faciles à diagnostiquer.
Les bobines crayon, courantes sur les moteurs modernes, sont plus sensibles à l’humidité et à la chaleur. Leur test au multimètre reste possible, mais certains défauts intermittents n’apparaissent qu’en charge, d’où l’intérêt d’un test dynamique (oscilloscope ou testeur dédié). Sur certains moteurs à allumage direct, il faut démonter la rampe de bobines pour accéder aux connexions, ce qui complique l’intervention. Les symptômes peuvent alors être trompeurs : une seule bobine défaillante suffit à provoquer une perte de puissance globale.
Le tableau ci-dessous résume les méthodes de test et leur pertinence selon le type de bobine :
| Type de bobine | Test multimètre | Test étincelle | Oscilloscope | Facilité d’accès |
|---|---|---|---|---|
| Traditionnelle | ✅ | ✅ | ⚠️ | ✅ |
| Crayon | ✅ | ⚠️ | ✅ | ❌ |
| Double sortie | ✅ | ✅ | ⚠️ | ✅ |
| Intégrée (rampe) | ⚠️ | ❌ | ✅ | ❌ |
Il faut donc adapter sa méthode au type de bobine et au contexte du véhicule. Sur certains moteurs récents, le diagnostic électronique (valise OBD) permet d’identifier rapidement une bobine en défaut, mais sur les motos ou véhicules plus anciens, l’analyse visuelle et le test manuel restent la norme. Savoir interpréter les résultats en tenant compte des spécificités de chaque montage évite les erreurs de diagnostic et les remplacements inutiles.
Erreurs courantes et conseils pour un diagnostic fiable
L’une des erreurs les plus répandues lors du test d’une bobine haute tension est de se fier uniquement à la mesure de résistance. Une bobine peut afficher des valeurs « correctes » au multimètre, mais être incapable de délivrer la puissance nécessaire sous tension, notamment lorsqu’elle chauffe ou en cas de microfissures internes. Ce piège est fréquent sur les bobines crayon, qui présentent souvent des pannes intermittentes difficiles à détecter à froid.
Autre erreur fréquente : négliger l’état des connecteurs et du faisceau. Un faux contact, une oxydation ou un fil partiellement coupé peuvent produire les mêmes symptômes qu’une bobine défectueuse. D’expérience, il arrive que le simple nettoyage des bornes ou le remplacement d’un connecteur suffisent à rétablir un allumage parfait. Enfin, beaucoup de bricoleurs remplacent des bobines par précaution, sans certitude, ce qui peut entraîner des dépenses inutiles : une bobine neuve de qualité coûte entre 30 et 120 € selon le modèle.
Pour un diagnostic fiable, combinez plusieurs méthodes : mesure de résistance, observation de l’étincelle, diagnostic électronique si possible. Notez les symptômes précis (régime moteur, température, conditions météo) pour mieux cibler la panne. Si le doute subsiste, faites appel à un professionnel équipé d’un oscilloscope ou d’un testeur spécialisé, notamment sur les véhicules récents où un mauvais diagnostic peut entraîner des dommages sur le calculateur ou le système d’injection. Se documenter sur les valeurs constructeur et bien préparer son matériel fait souvent la différence entre une réparation efficace et une succession de remplacements inutiles.
Foire aux questions :
Comment savoir si une bobine d’allumage est morte ?
Une bobine d’allumage défectueuse provoque ratés, perte de puissance ou démarrage difficile. On observe aussi un voyant moteur allumé, une surconsommation ou une odeur d’essence imbrûlée. Un test au multimètre ou à l’étincelle permet de confirmer le diagnostic.
Peut-on tester une bobine sans multimètre ?
Oui, le test à l’étincelle est possible sans multimètre. Il consiste à débrancher la bougie, la mettre à la masse et vérifier la présence d’une étincelle franche lors du démarrage, mais cette méthode est plus risquée et moins précise.
Quels sont les risques lors du test d’une bobine haute tension ?
Le principal risque est l’électrocution par haute tension. Il faut toujours travailler sur moteur froid, porter des gants isolants et débrancher la batterie avant de manipuler la bobine.
Une bobine peut-elle fonctionner par intermittence ?
Oui, une bobine peut présenter des pannes intermittentes, surtout à chaud. Ces défauts sont souvent liés à des microfissures ou à une isolation dégradée, d’où l’intérêt de tester la bobine dans différentes conditions.
